بروتوكول GPRS للاتصال النفقى GTP فى الجيل الرابع LTE ( الدرس الثانى )

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاته

اهلا بكم يابشمهندسين
اليوم سنستكمل ماتحدثنا عنه سابقا فى بروتوكول GPRS للاتصال النفقى GTP فى الجيل الرابع LTE وسنحدث عن العمليات التفصيلية لهذا البروتوكول ان شاء الله.

تكوين GTP فى الجيل الرابع LTE


كلنا يعلم ان الجيل الرابع منه اكثر من اصدار ففقى الاصدار الاول LTE Ver. 1 تم استخدام GTP-U اما فى الاصدار الثانى     LTE Ver. 2 تم استخدام GTP-C ( عليك بالرجوع الى الدرس السابق لفهم هذه الانواع ).

فى شبكات LTE بصفة عامة يتم استخدام GTP-v2 على الواجهة S5 التى تربط بين SGW و PGW وايضا على الواجهة S11 التى تربط بين MME و SGW .كما يتم استخدام الاصدار الاول GTP-v1 فى الواجهات S1-U, S5, X2-U كما هو مبين بالشكل .


كما يتم استخدام بروتوكلات GTP ايضا داخل الشبكة العامة PLMN من خلال S3, S4, S8, S10, S12 وايضا S16

كيفية عمل بروتوكول  GTP-U


لكى نستطيع ان نفهم عمل البروتوكول سنأخذ مثالا وهو ماذا يحدث عند ارسال باكدج معنونة بعنوان IP تم توليدها عن طريق الموبايل UE ووصولها الى محطة الاستقبال eNB ومن ثم ارسالها الى SGW

نتخيل ان اى تطبيق ما على الموبايل UE قام بانشاء IP/TCP باكدج والتى تحتوى على المعلومات الاساسية للبرنامج والمعلومات المراد ايصالها وايضا Header سواء كان TCP او UDP وايضا تحتوى على عنوان النرسل وعنوان المرسل اليه سواء كان انترنت ( فيسبوك مثلا ) او موبايل اخر .

عندما تستقبل محطة الاستقبال eNB الباكدج فإنها تقوم بأخذ العنوان IP وادخاله الى عنوان GTP header والتى يحتوى على عناوين نفق الاتصال التى تكلمنا عنها فى الدرس السابق ايضا.ثم تقوم بإدماجها داخل باكدج سواء TCP او UDP على حسب نوع الداتا واهميتها وارسالها الى SGW وهنا ستحتوى الباكدج على عناوين جديدة غير الباكج الاصلية وهذه العناوين هى eNB IP كمرسل وايضاً SGW IP كعنوان المرسل اليه.

رسائل الاشارة فى بروتوكول  GTP-C

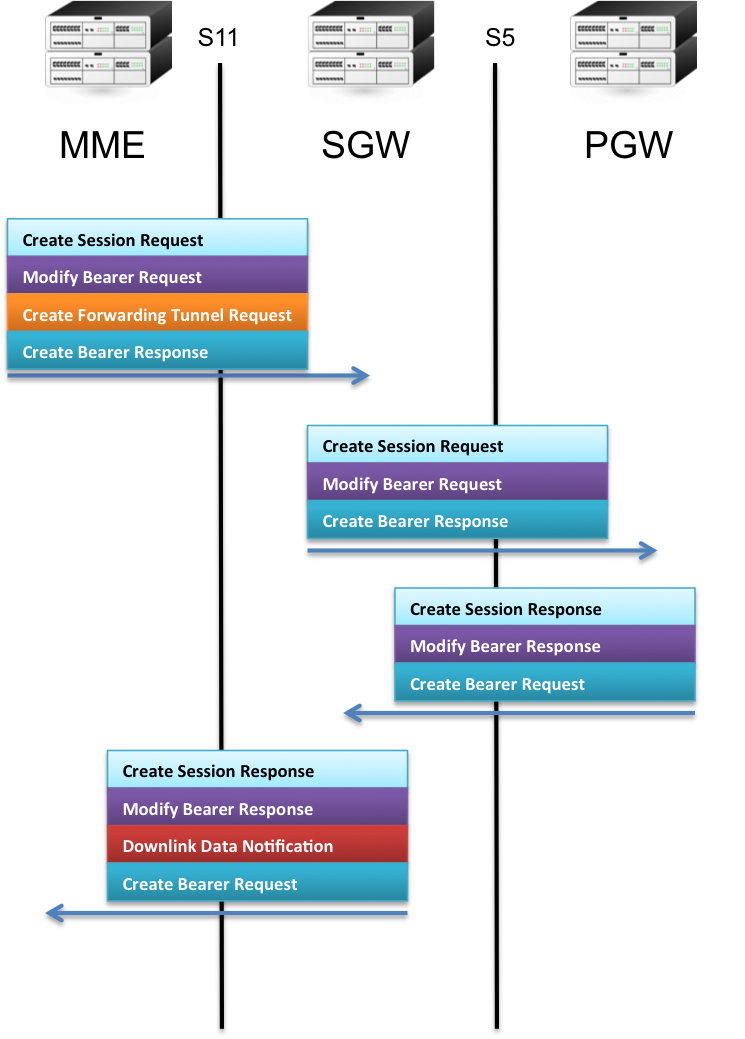

يتم استخدام GTP-C الاصدار الثانى فى الجيل الرابع حاليا لإدارة tunnel او القناة النفقية ذات نفسها حتى نضمن عدم حدوث اى تداخل فى الاشارات المرسلة فى قناة الاتصال والشكل بالاسفل يوضح هذه الرسائل وكيفية ارسالها


والى هنا ينتهى شرح هذا البروتوكول وانتظروا الدرس القادم الذى سيكون مفاجآة ان شاء الله
بالتوفيق للجميع ان شاء الله
السلام عليكم ورحمة الله وبركاته
