اللوحة الالكترونية للموبايل وشرح DSP

السلام عليكم ورحمة الله وبركاته

سألنى البعض عن وظيفة DSP فى الموبايل وعن عمل الشريحة الالكترونية الموجودة بالموبايل وهى موجودة على اليسار لو قمنا بفتح الموبايل من اسفل .

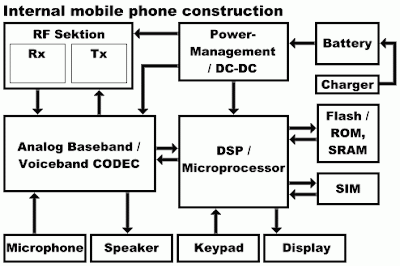

اللوحة الالكترونية هى قلب جهاز الموبايل  وترى فيها عدة قطع  chips ومن هذه chips ما يقوم بتحويل الاشارة التناظرية Analog الى رقمية Digital وهى ماتسمى بـ A/D Converter حيث تعمل على تحويل الاشارة الصوتية وتترجمها إلى اشارة رقمية وأخرى تقوم بتحويل الاشارة الرقمية Digital إلى تناظرية Analog وهى ماتسمى بـ D/A Converter  وتعمل على استقبال الاشارة الرقمية التي تحتوي على شيفرة الصوت وتترجمها وتحولها إلى اشارة تناظرية.  ويقوم بعمل التحويل والترجمة ميكروبروسسور خاص بنظام التعامل مع الاشارات الرقمية ويعرف باسم Digital Signal Processor ويختصر DSP وهو ميكروبروسسور عالى الكفاءة ويقوم بانجاز الحسابات المتعلقة بالتحويل بين الاشارات التناظرية والرقمية بسرعة عالية جداً.


ويعمل الميكروبروسسور على الربط بين لوحة المفاتيح وشاشة العرض من خلال الاوامر التي نعطيها للموبايل بواسطة لوحة المفاتيح ويظهر كل ما نقوم به على شاشة العرض، كما يعمل على ارسال بعض الأوامر التي تتطلب تنفيذها من محطة الموبايل الرئيسية ويستقبل المعلومات منها ويقوم بتحليلها ويفهمها ويعرضها لك باللغة التي اخترتها مسبقاً.

تعتبر الكفاءة واستهلاك الطاقة من اهم التحديات التى تواجه  DSP خاصة فى الجيل الثالث والرابع من اللشبكات الخلوية .
يتأثر  DSP بعدة عوامل مختلفة قد تؤثر فى عمله او قد توجه الى عمل وظيفة معينة خاصة بها مثل :
بروتوكلات الشبكة الخلوية       Cellular protocols
الوسائط المتعددة المتقدمة         Advanced multimedia
البنية الخاصة بالبرمجيات       Software-defined architectures
التحويل من analog الى digital والعكس   Replacement of analog functions by digita
ادماج أنظمة متعددة الاتصال بالموبايل مثل Wi-Fi, GPS, Bluetooth, Ultrawideband, and WiMAX
تحسين كفاءة الشبكة من حيث جودة الصوت وجودة البينات المرسلة .

ولمزيد من المعلومات عن DSP يمكنك زيارة هذا الرابط

8 comments :

AHMAD OMAR يقول...

شكرا على هذه معلومات ...كنت اسال عن كيفية ان معالج الاشارة الرقميه حسب ما فهمت من مطالعتي السابقه ان بعد تحويل الاشارةمن التماثلي الى رقميه ترسل الاشارة الرقميه الى DSP ويقوم بضغط معدل البت وازالة التشويش لم اعرف تفاصيل هذه العمليه ارجو توضيح هذه العملية


شكرا على هذا المجهود الرائع

baha 7mad يقول...

شرح رائع عن شبكة GSM وصفحه روعه شكرا .... لكن هل يوجد شرح عن جهاز موبايل توضيحي اكتر

Mahmoud zezo يقول...

" AHMAD OMAR "

اها هل تقصد مايفعله Channel encoder من ضغط الاشارة من
22.8 kbps الى 13 kbps ويحدث عكس ذلك اثناء الارسال من المتصل الى الشبكة ؟ ام ماذا تقصد ؟

Mahmoud zezo يقول...

" baha 7mad "

شكرا لك اخى وأرجو يستفيد الجميع والدعوة لى بالهداية والرحمة .

لو تريد شرح على جهاز موبايل بالتفصيل وماذا يحدث للاشارة أثناء ارسالها واستقبالها فسوف اقوم بعمل ذلك قريبا ان شاء الله ياأأخى
تقبل تحياتى

AHMAD OMAR يقول...

نعم اخي العزيز اقصد ذلك channel encoder و speech encoder

وصغط الاشارة ارجو توضيح ذلك لاني بحاجه الى ان افهمه.



بارك الله فيك Mahmoud zezo وشكرا

Mahmoud zezo يقول...

انتظر منى تدوينة تتحدث بالتفصيل عن ذلك قريبا ان شاء الله

AHMAD OMAR يقول...

مشكور.... سوف انتظر منك تدوينه..



تحيه طيبه

محمد يقول...

شكرالك على هذا الموضوع الهام وعلى الشرح الجميل المبسط وعلى مجهودك لاحضار ونشر هذا الموضوع واتمنى لك النجاح ....
