دورة بالتفصيل فى GSM باللغة العربية : 15- ‫ ‪‫‫‪‫‪‫(‪‫‪Time Division Multiplexing (TDM, TDMA‬‬‬‬‬‬‬‬‬

السلام عليكم ورحمة الله وبركاته

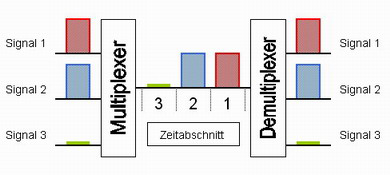

نستكمل معا النوع الثالث وهو Time Division Multiplexing

‫هذه الطريقة تعمل مع مايسمى ‪ Frames‬ والتى بدورها تقسم الى ما يسمى ‪ . Timeslots‬تعتمد هذه الفكرة على‬ تقسيم الزمن بين الأجهزة داخل خط اتصال واحد , وذلك للاستفادة من الفترات الزمنية الخالية في حال توقت المتحدث‬ مثلا عن الكلام . حيث يستخدم كل مستخدم ‪ Timeslot‬واحد بشكل دوري , على سبيل المثال يقوم شخص بالارسال‬ داخل ‪ Timeslot‬ والتى تكون 1/1000 ثانية حيث تصل هذه المعلومات الى الموبايل الأول أما 1/1000 ثانية التالية‬ تكون لمستخدم اخر . وهذه الطريقة تأخر وصول الكلام ولكن لاجزاء قليلة جدا من الثانية والتى لا تشعر بها اذن‬ الانسان . ويوجد نوعين منها ‪ Synchronous‬ و ‪. Asynchronous‬‬
‫طريقة عمل ‪  Sychronous‬وتختصر بـ (‪ (STD : Sychronous Time Division‬يكون لكل مستخدم‬ Timeslot‬ محدد له لنقل المعلومات . لهذه الطريقة ايجابية أن لكل اتصال حجم ثابت لنقل المعلومات ‪Data Rate‬‬ الى جانب أن كل مستخدم يسهل التحقق من شخصيته وذلك عن طريق موقعه من القنوات وهذا يسهل عمل ( Demultiplex ( Inverse Multiplex‬ ولكن من سلبيات هذه
الطريقة , في حال عدم ارسال معلومات على‬ القناة ويبقى ‪ Timeslot‬غير مستخدم فهذا حل غير مناسب لنا لاننا نريد استغلال كل القنوات في حال الضغط الشديد‬ على الشبكة .‬



‫‪Asynchronous‬‬

تختصر بـ (‪ (ATD : Asychronous Time Division‬ويتم التغلب على سلبيات الطريقة الاولى و ذلك عن‬ طريق استخدام ‪   Timeslots‬ الغير مستخدمة واعطائها الى مستخدمين اخرين في حاجة لها وهذا يحدث عندما يسمح‬ فقط للمرسل الذي يريد ارسال معلومات باستخدام القناة ولكى لا تفقد المعلومات يجب اعطاء مجموعة المعلومات‬ المرسلة من قبل كل مرسل , معلومات عن القناة مثل ‪ , Header , Channel Identifier‬ فعن طريق هذه‬ المعلومات يستطيع ‪ Demultiplexer‬ عند المستقبل اعادة تجميع المعلومات الخاصة به , لذلك تعرف هذه الطريقة بـ‬ Label Multiplexing‬ وبهذه الطريقة تكون القنوات استغلت بشكل مفيد جدا حيث لا تترك ‪  Timeslots‬ فارغة‬ مما يزيد من ‪ Rate‬ التحميل للمستخدم لها و لكن السلبي هنا هو زيادة حجم المعلومات عن طريق اضافة معلومات‬
‫القناة ولكن ذلك لا يكون كبيرا .‬

ملحوظة :

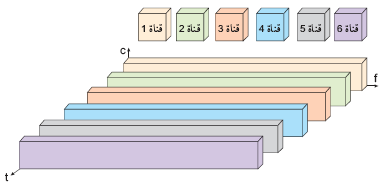

‫‫في عالم  الاتصالات يتم  استخدام كل من الطريقتين , ‪  TDMA‬الى جانب ‪FDMA‬‬ ‫وبذلك يتم الحصول على عدد كبير من قنوات الاتصال التى تتيح استخدام الكثير من المتصلين لمحطة واحدة دون التأثير على بعض .‬

سؤال : مالفرق بين TDM و TDMA ؟؟

وبكده انتهى درسنا النهاردة

السلام عليكم ورحمة الله وبركاته

6 comments :

غير معرف يقول...

ازيك يا باش مهندس
سؤال بخصوص كورس الgprs
هو حضرتك هتوقف لغايه كده ولا هتكمله

Mahmoud zezo يقول...

السلام عليكم
لأ هاكمل بس والله لو المشغوليات والحالة النفسية اللى الواحد فيها لكنت بدأت ولكن هاكمل ان شاء الله أكيد .

AHMAD OMAR يقول...

اخبارك يا باش مهندس

كنت مستني منك شرح موضوع channel encoder و speech encoder

وضغط الاشارة لاني بحاجه الى ان افهمه ارجو انك ما تنساش الموضوع .


تحيه طيبه بارك الله فيك .

Ismail يقول...

السلام عليكم
يامهندس يوجد فيديو واحد بالنسبة GSM
تحية لك منا يامهندس على العمل الرائع الذي تقوم به
شكرا

غير معرف يقول...

مالفرق بين TDM و TDMA ؟؟

رامي مرزوق يقول...

DM:
Time-Division Multiplexing (TDM) is a type of digital or (rarely) analog multiplexing in which two or more signals or bit streams are transferred apparently simultaneously as sub-channels in one communication channel, but physically are taking turns on the channel. The time domain is divided into several recurrent timeslots of fixed length, one for each sub-channel.

TDMA: Time division multiple access (TDMA) is a channel access method for shared medium (usually radio) networks. It allows several users to share the same frequency channel by dividing the signal into different timeslots. The users transmit in rapid succession, one after the other, each using his own timeslot. This allows multiple stations to share the same transmission medium (e.g. radio frequency channel) while using only the part of its bandwidth they require. TDMA is used in the digital 2G cellular systems such as Global System for Mobile Communications (GSM), IS-136, Personal Digital Cellular (PDC) and iDEN, and in the Digital Enhanced Cordless Telecommunications (DECT) standard for portable phones.
