دورة بالتفصيل فى GSM باللغة العربية : 3- تركيب الشبكة

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاته
نستكمل اليوم دروس دورة الـ GSM وهانتكلم اليوم  عن تركيب الشبكة وهانتكلم عن بعض المكونات ان شاء الله وهاحاول مثل كل مرة التحدث بالعربية الفصحى ان شاء الله .




تتكون شبكة الاتصالات الاسلكية من عدة وحدات مرتبطة مع بعضها البعض , فلكل وحدة على حدى عدة وظائف , فلا‬ يمكن الاستغناء عن اى وحدة , فعملية الاتصال من شخص لاخر تحدث عن طريق عدة تحويلات من وحدة لاخرى و‬ ذلك لكي يتم التحقق أولا من هوية الشخص المتصل و المتصل اليه و هل مسموح لهم باستخدام خدمات الشركة الى‬ جانب حساب تكاليف المكالمة وغيرها , فهذا كله يحدث خلال ثوان قليلة , الكثيرون لا يعلمون أيضا أن معظم الاتصالات‬ من الموبايل تحدث سلكيا , بمعنى انك تستخدم الموبايل كأنك تستخدم التليفون الأرضي وذلك لان معظم الاتصالات تحدث‬ عن طريق شبكة الاتصال الأرضي , فمعظم شركات المحمول لديها عقود مع شركات التليفون لتزويدها بخطوط ثابتة يتم‬ عن طريقها اجراء مكالمات المحمول . بعض شركات المحمول تستخدم القمر الصناعى لاجراء المكالمات مثل ثريا و غيرها‬ ولذلك تتعلق معظم أسعار مكالمات المحمول بأسعار وعدد شبكات الاتصال الأرضي.‬



‫(‪Base Station Subsystem ( BSS  ‬‬

‫تسمى أيضا ‪  Radio Network‬وهي وحدة من وحدات الشبكة والتي تعمل عمل الوصلة بين باقي أعضاء شبكة‬ GSM‬ و الاجهزة المتصلة ( الموبايل ) و ذلك عن طريق الهواء ( الموجات الكهرومغناطيسية ) . وهذا الجزء من‬ الشبكة يتكون أيضا من عدة وحدات مكونة له :‬

‫( ‪Base Transceiver Station ( BTS
‬‬

‫هي وحدة من وحدات الشبكة وتختصر ‪ , BTS‬و حدة الارسال والاستقبال بالشبكة, حيث تقوم بتغذية برج الاتصال‬ ( Antenna ) , والتي تقوم بدورها باستقبال الموجات من الموبايل وتحويلها الى باقي مكونات الشبكة .‬على سبيل المثال يوجد بمصر ما يقارب 10000 من هذه المحطات لكل شركة اتصال , هذا متعلق بعدد سكان كل بلد و‬ الطبيعة الجغرافية , تغطي كل ‪ BTS‬ منطقة معينة و يطلق على هذه المنطقة ‪ , Cell‬قدرة التغطية للشبكة متعلقة‬ بالنظام المتعامل به و تكون بتغطية مايقارب 53 كيلومتر في الأماكن الخالية الى ما يقارب عدة مئات من الأمتار داخل‬ المدينة. عادة ما تقسم الى خلايا ( ‪  ( Cell‬من 2 الى 3 أقسام ( ‪ , ( sector‬وذلك لتحسين استغلال الترددات‬ المستخدمة , مع مراعاة اختلاف التردد المستخدم من الخلايا المجاورة ( ‪ , ( Cell‬وهذا التقسيم يساعد في تحديد مكان‬ المستخدم , كما سنرى فيما بعد .‬

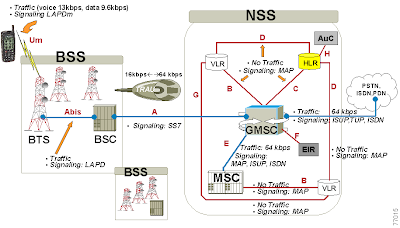

‫الانتينة تكون موجهة باتجاه معين حيث تقوم بتغطية المكان بزاوية 120 أو 60 درجة , من ناحية أخرى تكون‬ BTS‬ متصلة BSC‬ وهي مكون اخر للشبكة كما تلاحظ في الصورة التوضيحية للشبكة , عادة تكون ‪ BTS‬ متصلة‬ بثلاث وحدات ارسال.‬

قدرة الارسال لـ ‪ GSM 900‬ تكون عند 50 وات, وتستطيع قاعدة الارسال على حسب المنتج لها من استخدام ما‬ يقارب 12 تردد.‬ من وظائف هذه القاعدة هو نقل المعلومات عن طريق الهواء بين المستخدم للموبايل وباقي مكونات الشبكة والتي تقوم‬ بدورها بتحويل المعلومات الى المستخدم الأخر , كما انها تقوم بتشغيل وفصل قنوات الاتصال على حسب الاستخدام ,‬ تشفير وفك تشفير المعلومات , مراقبة جودة الاتصال و ضبط قدرة الارسال.‬

‫يوجد هناك عدة طرق لتثبيت محطة الارسال بحيث يتم تحديد وتخطيط المنطقة المراد تغطيتها وبذلك يتم تحديد الاماكن‬ المناسبة لتثبيت المحطة, فبينما نجدها فوق سطوح المباني العالية لكي تقوم بتغطية أوسع للمنطقة الى جانب المناطق‬ الخالية, الى جانب محطة الارسال الرئيسية تجد أيضا العديد من أنواع الانتينا الصغيرة والتي تغطي أماكن صغيرة‬ تتراوح حتى 200 متر , وتستخدم لتخفيف الضغط عن الشبكة الرئيسية ونجدها في الأماكن التي يكثر بها استخدام‬ الشبكة أو حتى في المناطق التى تكون من الصعب وصول الارسال اليها مثل محطات القطار تحت الارض.‬

‫يوجد هناك أربعة حاﻻت لتحديد نوع الأنتينا :‬

‫‪ : Regional ***‬المناطق الكبيرة , عند عدد المستخدمين القليل , تسمي الانتينا ‪Macrocell‬‬
‫‪ : Suburban ***‬أطراف المدن , تسمى الأنتينة ‪Satellite- Cell‬‬
‫: المدن , أماكن تواجد عدد كبير من المستخدمين , تسمى الأنتينا ‪Microcell‬‬ ‫‪Urban ***‬‬
‫‪ : In-house ***‬البيوت ومحطات القطارات , أماكن تواجد عدد كبير جدا من المستخدمين , ‪Picocell‬‬



ملخص‬ الموضوع ان الشبكة مكونة من عدة أبراج اتصال و التي تقوم بنقل المعلومات من المتصل الى الشبكة و يوجد العديد‬ من هذه الأبراج في المنطقة الواحدة وذلك لعدة أسباب منها :‬

‫---- > تغطية المنطقة بأكملها .‬
‫---- > تخفيف الضغظ الناجم عن اتصال عدة مستخدمين بوقت واحد .‬
‫---- > تحسين جودة المكالمات عن طريق البحث التلقائي عن أقوي ارسال ( أثناء التنقل من مكان لاخر) .‬

ونستكمل باقى الشبكة فى الدروس القادمة ان شاء الله

تقبلوا تحياتى
اخوكم

م/ محمود عبدالعزيز

سؤال درس اليوم :

ماذا لو كان هناك مسافة كبيرة وتم وضع أكثر من BTS فيها هل يتم جمعهم مع BSC واحدة اما يتم عمل اكثر من واحده من BSC
